气力输送器又称气动传送器、气力传送器、气动输送器、物料输送器、颗粒输送器、在线输送器,管道输送器等。
盛德凯气力输送器:具有简单、快捷、实现物料远程输送
气力输送器的简介:

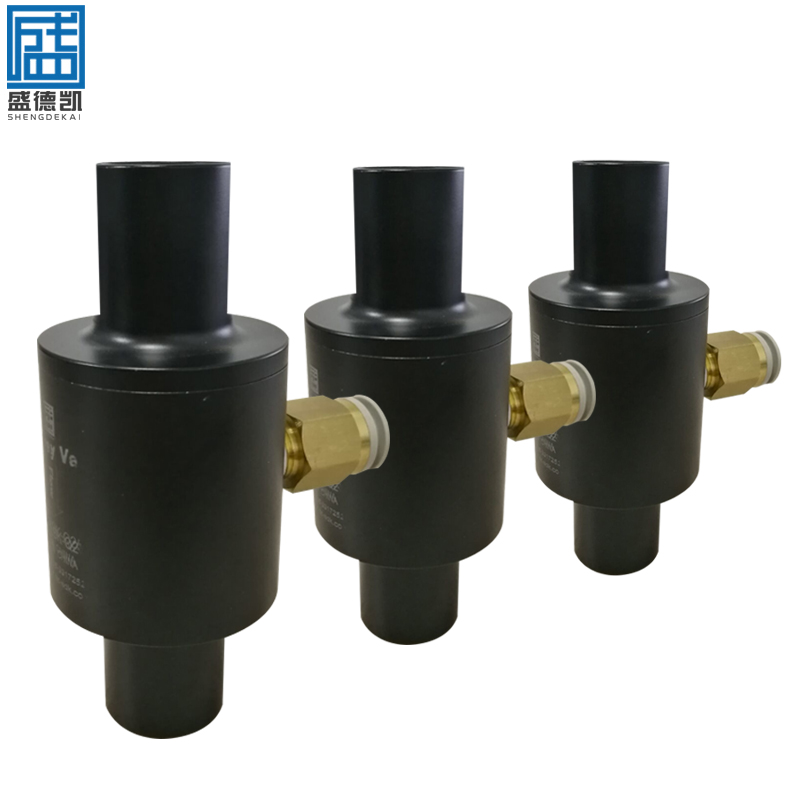

气力输送器又称气动传送器、气力传送器、气动输送器、物料输送器、颗粒输送器、在线输送器,管道输送器等。盛德凯气力输送器是质量稳定可靠、性价比高的产品。应用于纺织、化工食品、电子塑胶、医药、包装等行业的轻质物料气动管道输送。对于药丸包装,小钢珠传送至装配线,注塑机上塑胶母粒的上料,以及废料吸除、废料收集等轻小固体物质的传送有着明显地效果。采用盛德凯气动输送器是一个低成本效率高的解决方案。多个气力输送器串联,可把物料输送更远、更高。
气力输送器的原理:

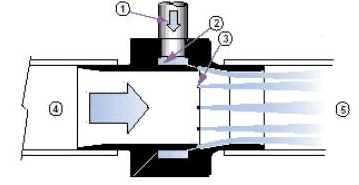

当压缩空气进入(1)气动输送器环形高压腔(2)后,通过内部的物理结构向右侧喷嘴(3)高速喷出,这股高速气流在入口处(4)产生一高负压区(真空),于是入口处的物料被高压气流吸入,随压缩空气一起移往右端(5),并被输入到指定位置。采用这种气流输送的方式,输送启停和速度通过调整压缩空气的开关和流量来实现,非常易于控制。
气力输送器的特点:
1)无运动部件,因此使用更加安全且免维护。
2)结构紧凑、体积小、操作简单、容易安装,使用寿命长。
3)压缩空气为动力,不用电,无电气干扰,可应用于易燃易爆、重污染及高温场合。
4)气流强度可调,耗气量小,且容易开关,低噪音。
5) 安全性好,有不锈钢和铝合金两种材质。
6) 提供多种规格,管道内径从13mm—121mm。

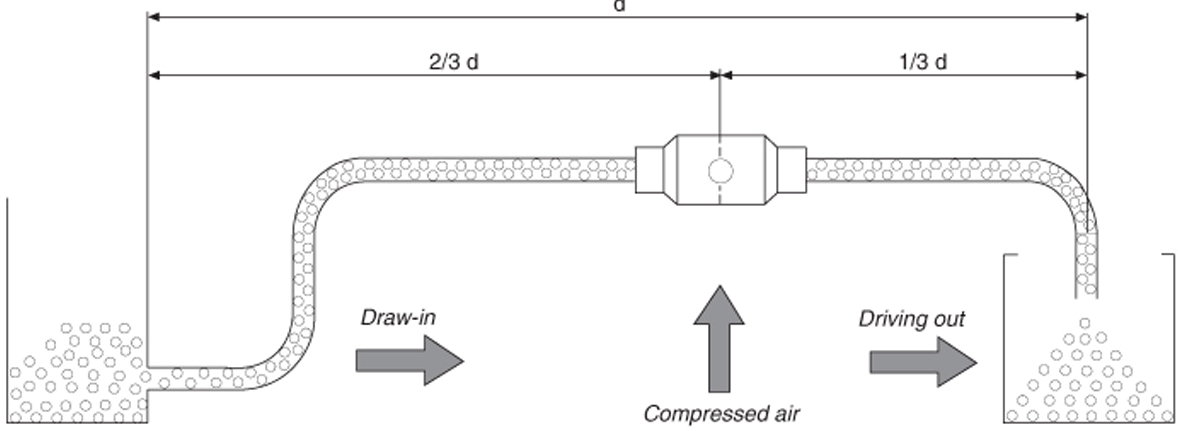

7) 可与标准软管连接组成远距离输送系统,气动输送器具备高流通能力。
气力输送器的应用:纺织、化工食品、电子塑胶、医药、包装等行业的轻质物料气动管道输送
1)在瓶装生产线上输送瓶盖等小物品。
2)在制造业中输送小钢珠(轴承装配线)、小螺丝的输送。
3)在制药包装线上输送药丸、胶囊、药片等。
4) 在食品流水线输送干燥食品。
5)在注塑行业中给注塑机上料,输送原料塑胶颗粒,效果明显。
6)在包装印刷、造纸、纺织中用于废料收集、移除和轻质物料的输送。
7)在机械加工中对油烟的抽送,焊接作业中对烟雾的吸除。
盛德凯气力输送器型号与参数(强力型) |
||||||||
型号 |
直径Amm |
直径Bmm |
直径Cmm |
直径Dmm |
E mm |
入口螺纹F |
耗气量L/min |
真空度Kpa |
SK-Q19 |
19 |
19 |
13 |
40 |
100 |
PT1/4 |
600 |
-45 |
SK-Q25 |
25 |
25 |
19 |
46 |
111 |
PT1/4 |
810 |
-38 |
SK-Q32 |
32 |
32 |
26 |
53 |
111 |
PT3/8 |
1030 |
-35 |
SK-Q38 |
38 |
38 |
32 |
63 |
124 |
PT3/8 |
1530 |
-22 |
SK-Q51 |
51 |
51 |
45 |
72 |
134 |
PT3/8 |
2250 |
-18 |
SK-Q64 |
64 |
64 |
55 |
96 |
143 |
PT1/2 |
2600 |
-17 |
SK-Q76 |
76 |
76 |
68 |
108 |
143 |
PT1/2 |
3100 |
-15 |
在0.69Mpa压力下测得数值仅供参考 |
被输送的物体直径应小于输送器的喉道C
软管或管道的直径
被输送物体的较重或密度大,在压力足够的情况下,可选强力型
